پرشر سوئیچ

پرشر سوئیچ

پرشر سوئیچ

پرشر سوئیچ

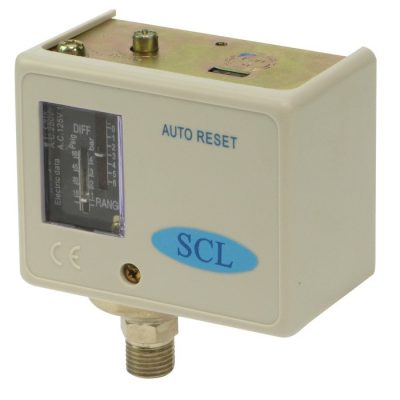

پرشرسوئیچ  (سوئیچ فشار) شکلی از سوئیچ است که وقتی فشار مبنای خاص سیال به ورودی اش می رسد، یک کنتاکت الکتریکی را می بندد. سوئیچ را می توان به گونه ای طراحی نمود که با بالا و پائین آمدن فشار، کنتاکت ایجاد نماید. در صنعت، از سوئیچ های فشار برای نظارت و کنترل خودکار سیستم هایی استفاده می شود که از سیالات تحت فشار استفاده می نمایند.

نوع دیگر پرشر سوئیچ ، نیروی مکانیکی را تشخیص می دهد؛ به طور مثال، از پادری (مات) حساس به فشار برای بازکردن خودکار درب ها در ساختمان های تجاری استفاده می شود. چنین سنسورهایی در کاربردهای آلارم (هشدار) امنیتی نظیر طبقات حساس به فشار نیز کاربرد دارند.

ساخت و انواع پرشر سوئیچ

پرشر سوئیچ (سوئیچ فشار) استفاده شده جهت سنجش و حس کردن (سنسینگ) فشار سیال، محتوی کپسول، بلو(bellow)، لوله بوردون، دیافراگم یا المان پیستون است که متناسب با فشار وارد شده تغییر شکل داده یا جابجا می شود. حرکت حاصله مستقیماً یا از طریق اهرم های تقویت کننده به مجموعه سوئیچ کنتاکت ها وارد می شود. از آنجایی که فشار به آهستگی تغییر کرده و کنتاکت ها باید به سرعت عمل نمایند، در نتیجه از انواعی از مکانیسم های over-center نظیر سوئیچ اسنپ-اکشن مینیاتوری برای اطمینان از فعالیت سریع کنتاکت ها استفاده می شود. یک نوع حساس از سوئیچ فشار از سوئیچ های جیوه استفاده می کند که برروی لوله بوردون نصب شده است، جابجایی وزن جیوه، ویژگی over-center مفیدی فراهم می نماید.

تنظیم پرشر سوئیچ

پرشر سوئیچ (سوئیچ فشار) را با حرکت کنتاکت ها یا تنظیم کشش در فنر تراز، می توان تنظیم نمود. سوئیچ های فشار صنعتی برای نشان دادن نقطه مبنای سوئیچ، به مقیاس و پوینتر (عقربه) کالیبره مجهز هستند. سوئیچ فشار دارای یک هیسترزیس است، یعنی دامنه تفاضلی اطراف نقطه مبنا که معروف به باند یا نوار مرده سوئیچ است، و در داخل آن، تغییرات کوچک فشار، حالت کنتاکت ها را تحت تاثیر قرار نمی دهند. در برخی از انواع، امکان تنظیم دیفرانسیل وجود دارد.

المنت سنسینگ یا سنجش فشار سوئیچ فشار به گونه ای چیده شده است که به اختلاف دو فشار پاسخ می دهد. چنین سوئیچ هایی زمانی مفید واقع می شوند که اختلاف قابل توجه و بزرگ باشد، مثلاً برای تشخیص فیلتر مسدود شده (گرفته) در سیستم آبرسانی. سوئیچ ها بایستی به گونه ای طراحی شوند که فقط به اختلاف و نه به بدکاری (false-operate) برای تغییرات در فشار مد مشترک پاسخ دهند.

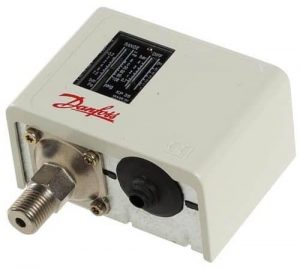

پرشر سوئیچ دانفوس
پرشر سوئیچ دانفوس

انواع پرشر سوئیچ

کنتاکت های سوئیچ فشار را می توان چند دهم یک آمپر تا حدود ۱۵ آمپر درجه بندی نمود، به گونه ای که ریتینگ های کوچکتر برروی سوئیچ های حساس تر یافت می شوند. اغلب پرشر سوئیچ یک رله یا وسیله کنترل دیگر را به کار می اندازد، اما برخی از انواع پرشر سوئیچ ، می توانند موتورهای الکتریکی کوچک یا بارهای دیگر را مستقیماً کنترل نمایند.

از آنجایی که قطعات داخلی سوئیچ در معرض سیال فرایند قرار دارند، در نتیجه بایستی به گونه ای انتخاب شوند که بین مقاومت و امید به زندگی در برابر سازگاری با سیالات فرایند تعادل برقرار نمایند. به طور مثال، معمولاً از دیافراگم های لاستیکی در تماس با آب استفاده می شود، اما در صورت استفاده از آنها در سیستم محتوی روغن معدنی، به سرعت تخریب خواهند شد.

سوئیچ های طراحی شده جهت استفاده در نواحی خطرناک با گاز اشتعال پذیر دارای محفظه ها و کپسول هایی هستند که از آنها برای جلوگیری از احتراق گازمحیط اطراف توسط قوس الکتریکی (آرک) کنتاکت ها استفاده می کنند. محفظه های سوئیچ بایدعایق هوا (مقاوم در برابرهوا)، مقاوم در برابر خوردگی یا قابل غوطه وری (شناوری) نیز باشند.

یک سوئیچ فشار الکترونیکی از مبدل های فشار گوناگون ( کرنش سنج، المنت خازنی) و یک مدار داخلی برای مقایسه فشار اندازه گیری شده با نقطه مبنا استفاده می کند. چنین وسایلی قابلیت تکرارپذیری، صحت و دقت را نسبت به سوئیچ مکانیکی افزایش می دهند.
